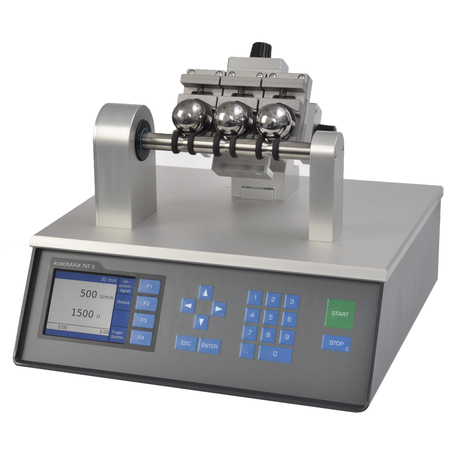

Kalottenschleifgerät kaloMAX NT II S3
Kalottenschleifgerät zur Bestimmung von Schichtdicken
bei Beschichtungen und Schichtsystemen
- Einfache, schnelle Schichtdickenmessung
- Prüfung von Einzelschichten und Schichtsystemen
- Messung unabhängig vom Werkstoff
- Komfortable Bedienung
- Präzise Messung ohne Kalibrierung
- Bis zu 3 Proben in einem Schleifvorgang
Die Schichtdickenmessung mit Kalottenschliffen ist ein seit vielen Jahren etabliertes Verfahren. Dabei wird mit einer Stahlkugel und einem Schleifmittel eine Kugelkalotte so tief in die Oberfläche der Probe geschliffen, dass die Schichten gerade durchgeschliffen sind. Im Mikroskop ist dann ein Ring oder ein Ringsystem zu erkennen, dessen Durchmesser bestimmt werden kann.
Die direkte, rein geometrische Messung liefert Ergebnisse mit hoher Genauigkeit auch bei Schichtsystemen, bei denen die Stärke der einzelnen Schichten im μm-Bereich liegt.
Die Auswertung und Dokumentation wird durch Mikroskope mit Kamera und der Software kaloSOFT weiter vereinfacht.
Technische Daten
• Lieferumfang
• Zubehör
• Software
• Zusatzinformationen
• Downloads
• Produktanfrage
• Shop
| Anwendungsbereich: | |
| Schichtdicken | Ca. 0,3 – 30 μm |
| Durchmesser der Kalotte | Ca. 0,1 – 2 mm |
| Genauigkeit der Messung | 1 – 5 % (abhängig von der Oberflächenrauheit) |
| Geräteeigenschaften: | |
| Kugeldurchmesser | 12 – 40 mm |
| Spannbereich für ebene Proben | 35 mm (andere Abmessungen auf Anfrage) |
| Spannbereich für zylindrische Proben | 3 – 25 mm (andere Abmessungen auf Anfrage) |
| Positionierbereich Kreuztisch | 25 x 25 mm |
| Neigung der Probenebene | 60 Grad |
| Farbdisplay | 320 x 240 Pixel |
| Drehzahl | 30 – 1000 min-1 |
| Schleifdauer | frei wählbar |
| Eingangsspannungsbereich | 85 – 264 VAC |
| Eingangsfrequenz | 47 – 63 Hz |
| Abmessungen | Ca. 300 x 295 x 235 mm (B/T/H) |
| Gewicht | Ca. 8 kg |
- Kalottenschleifgerät kaloMAX NT II S3 mit abnehmbarem Kreuztisch
- Netzkabel
- Bedienungsanleitung
- Laserpointer
- Schleifmittel in unterschiedlicher Körnung
- Mikroskope mit hochauflösenden Kameras
- Auswertesoftware kaloSOFT
- Komplettlösungen
| kaloSOFT - Ausmessen von Kalotten | kaloSOFT zur Bestimmung der Schichtdicke |
Entwickelt und Hergestellt von BAQ in Deutschland
